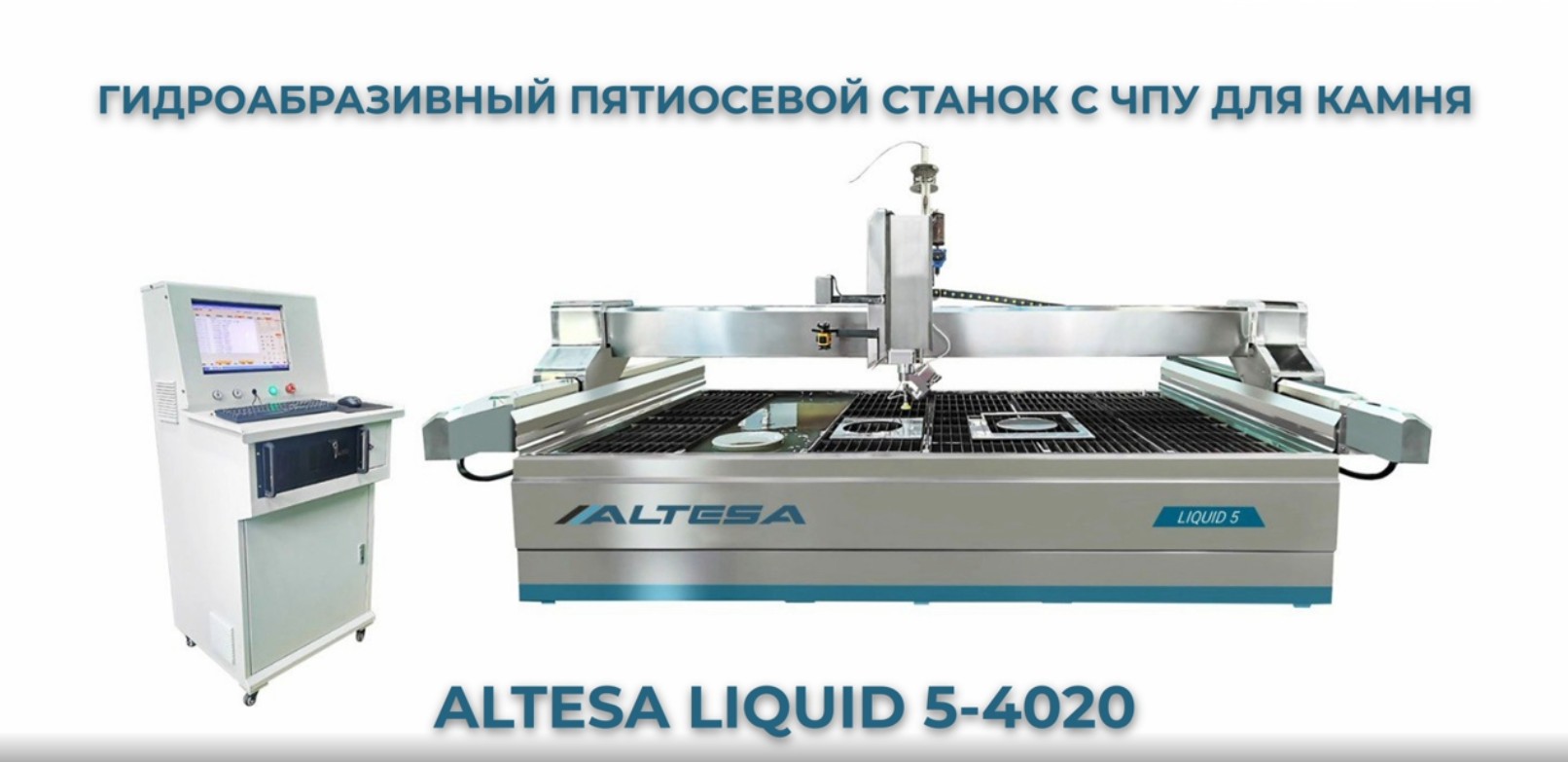

Гидроабразивный пятиосевой станок с ЧПУ для камня ALTESA LIQUID 5-4020

Гидроабразивный пятиосевой станок с ЧПУ для камня ALTESA LIQUID 5-4020
Рабочий стол
ЧИЛЛЕР ДЛЯ ОХЛАЖДЕНИЯ НАСОСА ВЫСОКОГО ДАВЛЕНИЯ
СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ
СЕРВОДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ X,Y,Z
СЕРВОДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ ПО ОСЯМ X,Y,Z
ШАРИКО-ВИНТОВАЯ ПАРА
ШАРИКО-ВИНТОВАЯ ПАРА
Конструкция
РАБОЧИЙ СТОЛ СТАНКА
Производитель: ALTESA
Длина рабочего стола (мм)
4000
Ширина рабочего стола (мм)
2000
Мощность насоса (кВт)
37
Расход воды (л/мин)
3.7
Давление (Мпа)
450
Больше характеристик

Преимущества:

  • Холодная резка без нагрева
  • Отсутствие микротрещин
  • Высокая точность реза
Цена по запросу
Получить предложение
Рассчитаем
льготный
лизинг
Запросить расчёт
Приятные бонусы
 Предоставляем гарантию на 12 месяцев
 Доставляем станки по всей России
 Сдаём станок по детали
Описание
Характеристики
Окупаемость
Лизинг
Доставка
Видео
Отзывы
Файлы

Назначение

Гидроабразивный пятиосевой станок ALTESA LIQUID 5-4020 предназначен для высокоточной холодной резки натурального и искусственного камня с использованием струи воды сверхвысокого давления с добавлением абразивного материала. Технология гидроабразивной резки позволяет обрабатывать материалы без термического воздействия, исключая микротрещины, деформации и изменение структуры материала, что особенно важно при работе с камнем и керамогранитом

Область применения

ALTESA LIQUID 5-4020 применяется на предприятиях, где требуется высокая точность и универсальность обработки:
  • камнеобрабатывающие заводы и мастерские;
  • производство художественных панно из натурального камня;
  • изготовление изделий из керамогранита (раковины, столы, элементы интерьера);
  • производство комбинированных изделий (стекло + камень, керамогранит + металл);
  • архитектурные и дизайнерские проекты сложной формы.
Станок подходит не только для камня, но и для стекла, керамики, металлов (сталь, алюминий, титан), резины и композитов, что делает его универсальным решением для многопрофильных производств

Преимущества

  • Пятиосевая гидроабразивная резка (X, Y, Z, C, A)
Обеспечивает резку под любым углом в диапазоне ±60°, позволяя выполнять 3D-резку и устранять конусность реза, характерную для классических гидроабразивных станков .
  • Высокая точность обработки
  • точность прямолинейной резки: ±0,1 мм
  • точность резки под углом: ±0,1°
  • повторяемость: ±0,05 мм
Это позволяет получать изделия с точной геометрией без дополнительной доработки.
  • Отсутствие нагрева материала
Холодная резка полностью исключает тепловые напряжения, что критично при работе с натуральным камнем и керамогранитом.
  • Работа с крупноформатными заготовками
Рабочий стол 4000 × 2000 мм, эффективная зона резки при 5-осевой обработке — 3800 × 2000 мм, что позволяет обрабатывать крупные слэбы без предварительного раскроя.

Конструктивные особенности

  • Насос высокого давления мультипликаторного типа
  • мощность: 37 кВт
  • максимальное давление: 450 МПа
  • рабочее давление: 380 МПа
  • расход воды: 3,7 л/мин
Мультипликаторная схема обеспечивает стабильное давление, плавную регулировку и снижение энергопотребления за счёт гидравлического контура .
  • Масляный чиллер охлаждения насоса
Предотвращает перегрев насоса высокого давления, увеличивает срок его службы и обеспечивает бесперебойную работу даже при интенсивной эксплуатации и высоких температурах окружающей среды.
  • Бак подачи абразива объёмом 250 кг
Обеспечивает стабильную подачу гранатового песка под давлением воздуха, предотвращает слипание абразива и позволяет точно регулировать его расход в зависимости от материала и качества реза.
  • Прецизионная механика перемещений
Используются шарико-винтовые пары и призматические направляющие HIWIN:
  • оси X и Z — двойные направляющие 20 мм;
  • ось Y — направляющие 30 мм.
Такая конфигурация обеспечивает жёсткость конструкции, плавность хода и высокую повторяемость на серийных операциях.
  • Пятиосевая режущая головка
  • наклон: ±60°
  • поворот: ±360°
  • точность резки под углом: ±0,1°
Позволяет выполнять фасонную и пространственную резку, включая сложные 3D-контуры.

Комплектация cтандартная

  • Рабочий стол 4 000 х 2 000
  • Бак для абразива 250 кг
  • 5 осевая режущая головка:
  • наклон +\- 60 град
  • поворот +\- 360 град
  • Точность +\- 0,1 град
  • Сенсор толщины материала
  • Подъёмные планки для загрузки материала
  • ПО WEIHONG NC STUDIO
  • Доп. ручной пульт управления
  • Масляный чилер для охлаждения насоса
  • Насос высокого давления:
  • 37 кВт, 450 Мпа
  • 3,7 литр\мин
Характеристики
Рабочий стол
Длина рабочего стола (мм)
4000
Ширина рабочего стола (мм)
2000
Перемещения
Перемещение по оси Х (мм)
4000
Перемещение по оси Y (мм)
2000
Перемещение по оси Z (мм)
150
Перемещение по оси A (град)
60
Перемещение по оси C (град)
360
Прочее
Мощность насоса (кВт)
37
Расход воды (л/мин)
3.7
Давление (Мпа)
450
Ширина линейной направляющей по осям X/Y/Z (мм)
30
Точность
Точность позиционирования (мм/м)
0.1
Точность репозиционирования (мм/м)
0.05
Весогабаритные характеристики
Габариты: длина (мм)
5800
Габариты: ширина (мм)
2800
Габариты: высота (мм)
1800
Масса (кг)
5500
